概述

電氣短路故障發生瞬間，會在極短時間內產生數百甚至數千安培以上的電流，使得電氣線路迅速發熱、短路點產生危險火花從而引發火災的發生。使用普通斷路器的現有火災監控系統對于電氣短路故障，只能做到實時監測與報警，而無法快速限制短路電流的劇增，很有可能會造成電氣火災的發生。

采用國內首創的快速限流控制技術，成功研發了電氣防火限流式保護器，該產品可以保護低壓配電線路中短路、過載等問題。可以有效解決傳統斷路器、空氣開關和監控設備存在的短路電流過大、切斷短路電流時間長等情況。避免短路時產生的電弧火花大，使用壽命短等弊端。電氣防火限流式保護器在連接線路發生短路故障時，能以微秒級速度快速限制短路電流的發生，實現滅弧保護，從而避免電氣火災事故產生，保障人民生命財產安全。

電氣防火限流式保護器可以廣泛應用于學校、醫院、商場、賓館、娛樂場所、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

技術特點

(1)保護器能實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，有效抑制因短路電流過大所引起的電氣火災事故。

(2)當被保護線路的電流過載，且過載持續時間超過動作時間(3-60秒)時，保護晷啟動限流保護。

(3)當保護器的工作環境溫度和保護器內部器件溫度超過設定值時，保護器實施超溫保護，防止溫度過高造成產品損壞。

(4)保護器在進行任何保護時，均能發出聲光報警指示，提醒用戶線路或產品出現故障，并可以從顯示屏上查看故障類型。其中聲音報警可以通過消音按鈕消除。

(5)保護器具有1路485通訊端口，可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是電氣火災監控主機，也可是安全云平臺。

技術參數

額定電流：20A/40A/63A

供電電壓：AC220V

顯示方式：中文LCD液晶屏

短路保護：<150US

過載保護動作時間：3~60S

過壓保護動作時間：3~60S

欠壓保護動作時間：3~60S

線溫監測：-20~120℃，動作范圍：45~110℃：保護動作時間：3~60S

通訊方式：485通訊：

使用環境溫度：-20~55℃

使用環境濕度：<95%

參數設置

指示燈說明：

1)運行：當保護器正常工作時，指示燈常亮：

2)通訊：當保護器與監控主機通訊時，指示燈閃爍：

3)故障：當保護器發生故障時，指示燈點亮：

4)短路：當保護器檢測到線路發生短路時，指示燈點亮：

5)消音：當報警聲響，按此鍵消音，指示燈點亮：

6)報警：當保護器漏電超溫時，指示燈點亮：

按鍵說明：

1)設置/伯檢：短按進入設置界面：長按9S設備進入自檢狀態：

2)上翻/復位：短按為增加：

3)下翻/查詢：短按為減少：

4)返回/消音：設置狀態為返回：報警聲響短按可消音。

框選的數據為當前光標的位置，按“設置/自檢”，進入密碼界面，出廠設置默認為“0000”，再按“設置/自檢”進入設置界面，反顯狀態即為選中狀態，按“上翻/復位”，“下翻/查詢”移動光標選擇不同的參數設置。

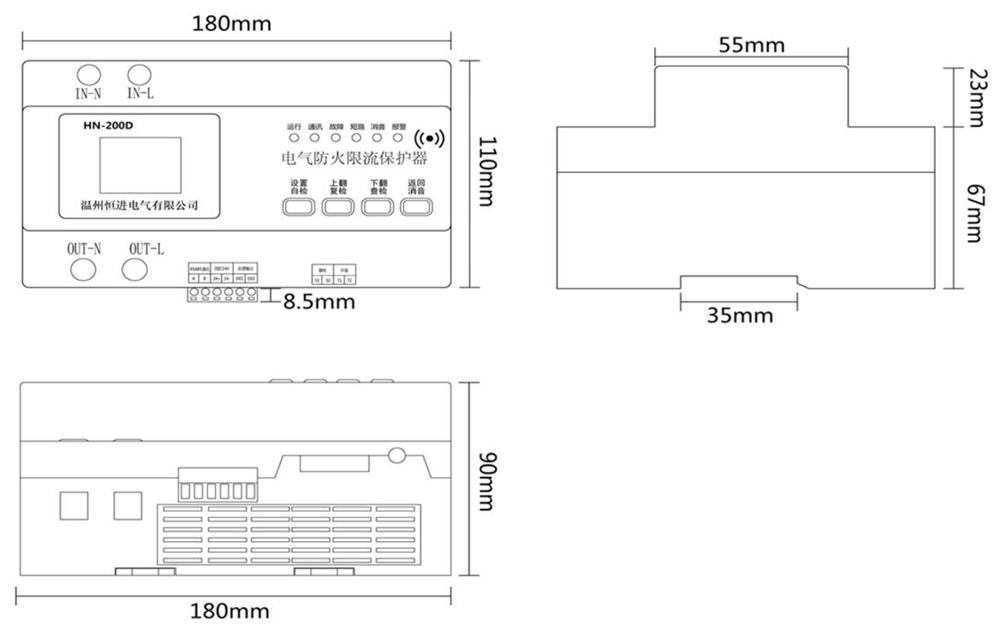

產品尺寸與安裝

安裝方式：標準35mm導軌安裝

接線方法：IN-N IN-L為進線端：OUT-N OUT-L為出線端

注意事項

1)在選用限流式保護器時，限流式保護器的額定電流應該與其前一級的斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為32A時，應選用32A規格的限流式保護器。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。

2)限流式保護器采用導軌式安裝，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，安裝時讓保護器周圍至少有5cm通鳳散熱區域。

3)為確保可靠連接，接線時應嚴格按照接線圖接線，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，線頭應采用合適大小的U形冷壓頭壓接后，再插入保護器相應端子上并將螺釘擰緊壓實。

4)保護器上電前，應先斷開所有的負載分路斷路器，待保護器上電完成，顯示屏顯示電壓電流后方可合上各個負載斷路器，嚴禁限流式保護器帶載上電。

5)保護器內部帶有交流電，嚴禁非專業人士擅自打開產品外殼。保護器在使用期間，若被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應先斷開所有的負載分路斷路器，然后長按保護器的復位按鍵約2秒鐘，待保護器恢復正常運行時，再依次閉合各負載支路斷路器。在閉合某一分路斷路器時，若保護器又發生限流保護，則可根據顯示屏提示的故障信息，分析判斷該支路的故障，及時排除后再重新復位上電，再依次閉合各負載分路斷路器。嚴禁限流式保護器帶載復位。

6)當保護器因超溫而發生限流保護時，則可能是因?yàn)樨?fù)載電流過大，環境溫度過高或通風散熱不良等原因?qū)е拢赏ㄟ^(guò)加強通風等措施，等保護器溫度降下來后，再長按復位鍵，使保護器復位。復位時要先斷開各支路斷路器，等保護器恢復正常運行時，再把各支路斷路器閉合。
