概述

電氣防火限流式保護器，是一款能實時準確檢測出用電回路的電流，并能以微秒級速度快速限制短路電流以實現滅弧保護，并集電壓、電流、頻率、漏電、溫度等多種功能

于一體，且具有智能化分析能力的新型用電安全監控裝置。當用電回路發生電氣事故時，保護器能發出聲光報警信號或上傳至云后臺及時提醒用戶檢查故障，排除可能發生的電氣隱患，防止事故發生。

本保護器具有本地通訊和數據遠傳通訊功能，可以通過 4G 將數上傳到智慧安全監管云服務系統，組成智慧用電安全監管服務系統網絡。

電氣防火限流式保護器適用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

基本功能

●實時檢測

電氣防火限流式保護器能夠實時監測受控回路短路電流、電壓、電流、頻率、溫度、剩余電流、遙信狀態并顯示。

●報警保護功能

電氣防火限流式保護器在探測到短路、用電數據越限時，發出聲光信號報警，并能以微秒級時間進行限流保護，以保證安全用電。

●故障提示功能

電氣防火限流式保護器環境溫度和保護器內部器件溫度超過設定值時，保護器實施超溫保護，防止過溫造成產品損壞，在檢測到自身故障，如故障電弧檢測功能、溫度傳感器探頭故障時發出聲光信號，以提醒用戶進行檢修。

●通訊功能

電氣防火限流式保護器配有 RS485 通訊接口或 4G 通訊模塊。通過 4G 可以將各種用電數據遠傳到智慧安全監管云服務系統，組成智慧用電安全監管服務系統網絡

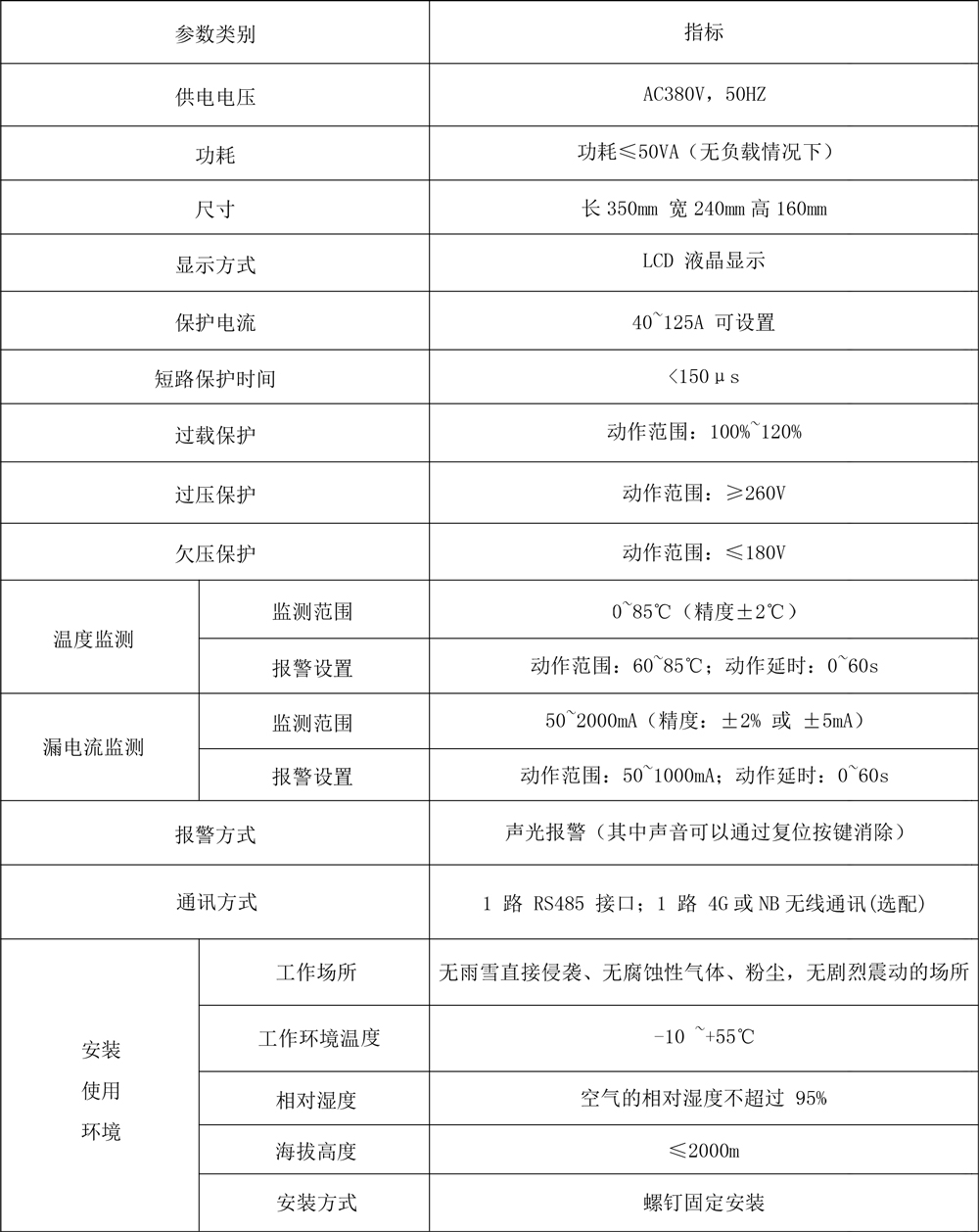

技術參數

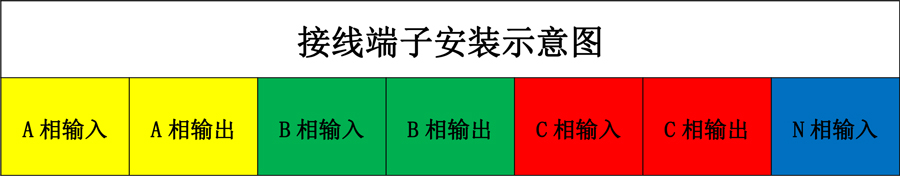

接線端子說明

特別注意

保護器的分斷保護采用的是非傳統機械式開關觸點，當電氣防火限流式保護器處于限流保護狀態時，其輸出端仍有微弱輸出，嚴禁帶電操作其接線端子。如需進行下端檢修，請務必斷開其上端電源。

當由于環境溫度過高，或者使用場所散熱不良時，電氣防火限流式保護器可能由于溫度過高而進行限流保護，此時需要等溫度降到合適范圍，保護器才能工作。因此，請確保使用場合散熱通風良好。

其他注意事項：

◆電氣防火限流式保護器應安裝在被保護范圍的電源入口處。

◆本機用螺釘安裝于配電箱或配電柜內，墻壁安裝時，需配用適當的箱體 并應使本機面板露出箱外，或在箱體正面開設透聲孔縫，以免警報聲響被封閉。

◆請確保安裝箱體、場所通風良好，便于設備散熱。

◆電氣限流式保護器如采用 4G 通訊，請確保安裝之處有足夠強度的網絡信號，否則請將天線引出到有網絡信號的地方。

◆安裝完畢后，接通電源，由專業人員設置好相應的參數，保護器即進入正常監測工作狀態。

◆電氣防火限流式保護器必須停電安裝，嚴禁帶電操作接線端子。

◆電氣防火限流式保護器一般無需特殊保養和維護，僅需注意防水、防塵和通風散熱即可。保護器內部安裝有散熱風扇，保護器自動檢測機體內部的工作溫度，實現智能化散熱控制。保護器需定期進行一次通風口積灰檢查，積灰嚴重的需要進行清潔，同時應注意檢查風扇能否正常運轉。

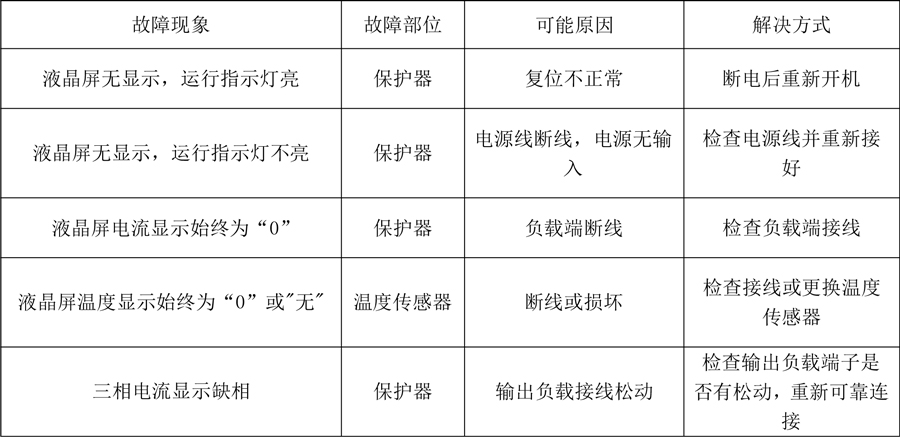

電氣防火限流式保護器的故障排除，請參照下表：

如出現其它現場不可解決的問題，請與我公司技術部門聯系。

注意事項

◆每日操作“自檢”按鈕，并確認正常，以保證保護器處于正常工作狀態。

◆報警發生時，應先做“消音”處理，觀察指示燈和液晶顯示屏的內容，判斷報警或故障類型，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使保護器恢復正常工作狀態。

◆每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢。

◆未經本公司同意，任何人員不得拆開保護器或進行維修。

◆按國家標準 GB13955-2005 規定，本裝置的工作年限為六年，屆時應予以更換。

◆電氣防火限流式保護器應在其主要技術特性下工作，保護器屬于精密儀器儀表類，應避免沖擊、碰撞，嚴禁雨水淋濕。

儲存與運輸

產品在運輸和拆封時不應受到劇烈沖擊，并根據 GB/T1546-1995《儀器儀表包裝運輸技術條件》規定運輸和存貯。保存的地方應清潔，其環境溫度應為-4085℃,相對濕度不得超過 85%,且在空氣中不含有足以引起腐蝕的有害物質。
